Es común el uso de intercambiadores de calor de placas en piscinas o piletas de natación con el fin de:

a) Evitar que la caldera se incruste o, en general, se ensucie para que si lo haga un intercambiador de placas -de menor costo que la caldera- que se pueda reemplazar cuando se deteriore.

b) Posibilitar el calentamiento teniendo en cuenta que la caldera tiene un requerimiento distinto de caudal y temperatura que la piscina o pileta de natación.

LA IDEA CONSISTE EN LO SIGUIENTE

1. La caldera genera calor que debe pasar al agua de la pileta.
2. Entre la pileta y la caldera se intercala un intercambiador de placas con el fin de evitar que la caldera que calienta el agua de una piscina o pileta se incruste o ensucie

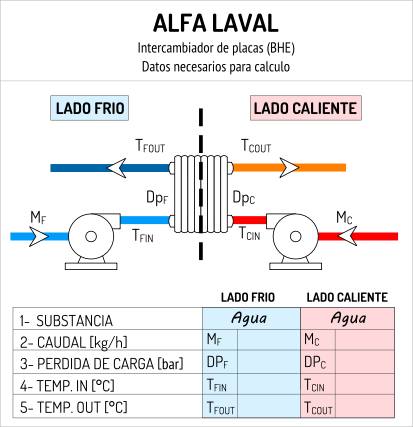

3. Se forman dos circuitos de agua con dos bombas de impulsión:
4. LADO CALIENTE (primario o de caldera) y
5. LADO FRIO (secundario o de pileta)
6. Se ingresa con agua (MF) a la pileta alrededor de 32°C (TFOUT) proveninete del intercambiador
7. Jamas debe superar los 40°C por problemas de salud.
8. La temp. del  agua, para embarazadas, no debe superar los 38°C
9. El retorno del agua de la pileta al intercambiador debe ser de alrededor de 26°C (TFIN)
10. La caldera debe suministrar agua (MC) a la menor temperatura para que sea lo mas eficiente posible y provoque la menor incrustación del agua del secundario (lado pileta). Para esto recomendamos salida de agua de la caldera a 50°C (TTCOUT) y retorno a, digamos, 40°C (TCIN).

?QUE CALIENTA LA CALDERA?

1. Calor de suba de temperaura inicial (Qsti), desde que la pileta se llena con agua fría (digamos 17°C si se provee de napa subterranea). Aqui, la temp. del agua debe pasar desde la temperatura inicial hasta la que el Cliente desee, por ej. 30°C.
2. Calor pérdidas por superficie (Qps). El agua de la pileta, toda vez que este a una temperatura superior que la del ambiente que la rodea, transferirá calor pasivamente.

La cantidad de calor en el arranque, será:

Qinicial = Qsti + Qps

La cantidad de calor  en régimen, será solo Qps

CALCULO DEL SISTEMA: CALDERA, CAUDALES, etc.

El cuadro de la izquierda explicita los factores y etapas del cálculo para el calentamiento.

Tenga en cuenta que la pérdida de calor específica por superficie, tiempo de calentamiento inicial y temperaturas de caldera y deseadas en la pileta, son datos que el Cliente -exclusivamente- debe indicar.

El resultado, será el tamaño de la caldera, determinación de caudales y dimensionamiento de bombas.

Finalmente, con estos datos, -en MONOCLOR con programas específicos- podremos calcular el intercambiador de placas.
